Основные разновидности ИСЗ
Конфигурация системы спутниковой связи зависит от типа ИСЗ, вида связи и параметров земной станции. Три основных разновидности ИСЗ в зависимости от орбиты спутника:
- ИСЗ на высокой эллиптической орбите (ВЭО)
- ИСЗ на геостационарной орбите (ГСО)
- ИСЗ на низковысотной орбите (НВО)
p, blockquote 15,0,0,0,0 —>
ИСЗ на высокой эллиптической орбите (ВЭО)
Спутники типа “Молния” с периодом обращения 12 часов, наклоном орбиты 63 градуса, высотой апогея над северным полушарием 40 тыс. км.
p, blockquote 16,0,0,0,0 —>
У спутника переменная скорость. В области апогея скорость движения ИСЗ замедляется и обеспечивает радиовидимость 6…8 часов. 6…8 часов это то время, когда один спутник находится в рабочей зоне. Для обеспечения непрерывной связи на одной орбите необходимо расположить не менее трех спутников, а лучше 4.
p, blockquote 17,0,0,0,0 —>
Преимущества ИСЗ с ВСО большой размер зоны обслуживания.
p, blockquote 18,0,0,0,0 —>
Недостатки: необходимость слежения земных антенн за спутниками и переориентация этих антенн с заходящего спутника на восходящий.
p, blockquote 19,0,0,0,0 —>
ИСЗ на геостационарной орбите (ГСО)
ГСО это орбита, на которую если поставить спутник, он будет вращаться вместе с Землей с одинаковой скоростью. Он находится неподвижно относительно земной точки.
p, blockquote 20,0,0,0,0 —>
ГСО — круговая орбита с периодом обращения ИСЗ 24 часа, расположенная в плоскости экватора на высоте 35 875 км с поверхности Земли. Орбита синхронно вращается с вращением Земли, поэтому спутник находится неподвижно относительно земной поверхности.
p, blockquote 21,0,0,0,0 —>
- Зона обслуживания одного спутника достигает треть поверхности Земли, т.е. 3-х спутников достаточно для глобальной сети.
- Антенны земных станций не требуют систем слежения. Антенна неподвижна.
- Не требуют сложной наземной аппаратуры, могут обеспечивать большое покрытие, но в зонах не сильно приближенных к полюсам Земли.
В северных широтах спутник виден под малыми углами к горизонту и совсем не виден в приполярных областях.
Но если в южном полушарии это не так страшно, то в северном Скандинавские страны, Россия, Канада находятся достаточно близко к полюсу и там геостационарные спутники связь не обеспечивают.
- Ограничение на количество спутников на ГСО.
- Достаточно высокая цена самого аппарата ИСЗ и его запуска.
ИСЗ на низковысотной орбите (НВО)
В настоящее время развиваются спутники связи на низковысотной орбите.Спутники запускаются на круговые орбиты, бывает полярная орбита, которая проходит через нулевой меридиан, плоскость которых наклонена к плоскости экватора. Наличие большого количества спутников на разных орбитах, позволяет добиться высокого покрытия поверхности Земли этими системами связи.
p, blockquote 25,0,0,0,0 —>
Высота орбиты 200…2000 км над поверхностью Земли. Спутники относятся к легкому классу и для их запуска можно использовать недорогой носитель, либо дорогой носитель, который сразу забросит на орбиту два десятка аппаратов, которые потом выводятся в нужной точке. Покрытие может быть глобальное.
p, blockquote 26,1,0,0,0 —>
Главный недостаток ИСЗ на НВО, спутники вращаются по круговым низким орбитам на достаточно высокой линейной скорости и от момента, когда спутник выходит в ту зону, где находится абонент, до того момента, когда он из этой зоны выходит, может проходить 20-40 минут. Для того, чтобы обеспечить хорошее покрытие, нужно много спутников.
p, blockquote 27,0,0,0,0 —>
История развития спутниковой связи
23 апреля 1965 года в СССР был успешно запущен на высокую эллиптическую орбиту спутник Молния-1. На марке виден Земной шар, Советский Союз, а спутник находится на эллиптической орбите.
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
В одном из фокусов орбиты стоит Земной шар, спутники вращаются по орбите, спутник выходит, устанавливает связь с антенной и пока он находится в зоне видимости, связь спутник поддерживает, потом спутник уходит из зоны видимости и в это время в зону видимости должен войти второй спутник. На высокой эллиптической орбите должны быть минимум 3 аппарата, чтобы связь была непрерывной.
p, blockquote 12,0,0,0,0 —>
В рамках международной программы Intelsat первый коммерческий спутник связи Early Bird (Ранняя Пташка), произведенный корпорацией COMSAT был запущен 6 апреля 1965 года.
p, blockquote 13,0,1,0,0 —>
Спутниковая система Iridium
Система базируется на 66 лёгких (масса 689 кг) ИСЗ, равномерно размещенных на 6 НВО. Орбиты через 60 градусов охватывают всю Землю. И на каждой орбите находится по 11 спутников, которые по очереди выходят в зону в которой находится абонент. Высота основной орбиты 780 км.
p, blockquote 44,0,0,0,0 —>
p, blockquote 45,0,0,0,0 —>

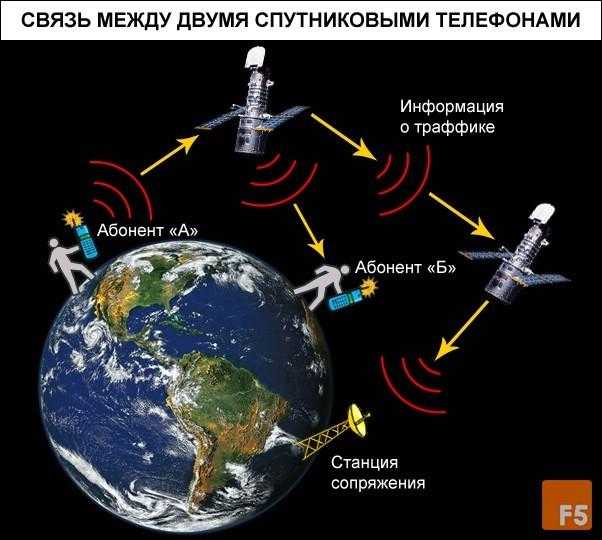

Орбиты разнесены на 30 или 60 градусов и каждый спутник поддерживает связь с тем спутником, который идет впереди и с тем, который идет сзади по его орбите. И с двумя спутниками, которые находятся на двух соседних орбитах. Такая связь позволяет передать сигнал с любого спутника на любой. Одновременно обеспечивается до 11 000 телефонных соединений.
p, blockquote 46,0,0,0,0 —>
p, blockquote 47,0,0,0,0 —>
Если у Вас есть терминал Iridium, где бы вы не находились, вы можете установить связь. Если вы находитесь в обычной зоне, где мобильная связь работает, то ваш терминал перейдет в режим работы мобильной связи и не нужно будет нагружать спутник. Кроме основных спутников, есть 4 резервных, которые находятся на резервной орбите.
p, blockquote 48,0,0,0,0 —>
Дистанционные курсы для педагогов
663 курса от 690 рублей
Выбрать курс со скидкой
Выдаём документы установленного образца!
Учителя о ЕГЭ: секреты успешной подготовки
Время чтения: 11 минут
В приграничных пунктах Брянской области на день приостановили занятия в школах
Время чтения: 0 минут
Рособрнадзор предложил дать возможность детям из ДНР и ЛНР поступать в вузы без сдачи ЕГЭ
Время чтения: 1 минута
Академическая стипендия для вузов в 2023 году вырастет до 1 825 рублей
Время чтения: 1 минута
Отчисленные за рубежом студенты смогут бесплатно учиться в России
Время чтения: 1 минута
Время чтения: 2 минуты
В Россию приехали 10 тысяч детей из Луганской и Донецкой Народных республик
Время чтения: 2 минуты
Подарочные сертификаты
Ответственность за разрешение любых спорных моментов, касающихся самих материалов и их содержания, берут на себя пользователи, разместившие материал на сайте. Однако администрация сайта готова оказать всяческую поддержку в решении любых вопросов, связанных с работой и содержанием сайта. Если Вы заметили, что на данном сайте незаконно используются материалы, сообщите об этом администрации сайта через форму обратной связи.
Все материалы, размещенные на сайте, созданы авторами сайта либо размещены пользователями сайта и представлены на сайте исключительно для ознакомления. Авторские права на материалы принадлежат их законным авторам. Частичное или полное копирование материалов сайта без письменного разрешения администрации сайта запрещено! Мнение администрации может не совпадать с точкой зрения авторов.

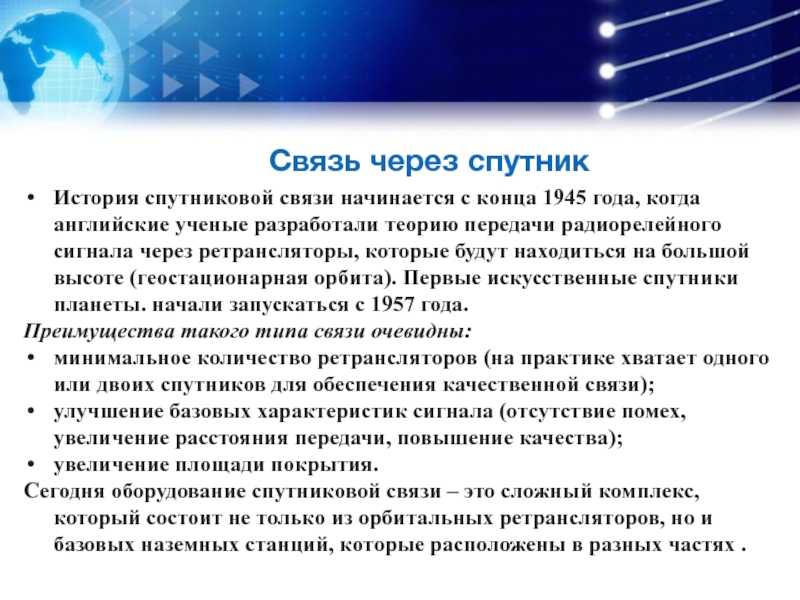

Спутниковая связь — вид радиосвязи, основанный на использовании искусственных спутников Земли (ИСЗ) в качестве ретрансляторов.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
В 1957 году запустили первый спутник. Там стояли два передатчика на разных частотах, который передавал сигнал “БИП, БИП, БИП”. Это был первый, официальный, известный спутник, который преодолел первую космическую скорость ( 7 844 м/с на высоте 100 км ) и вышел на орбиту сделав несколько витков. Это был шар в котором был аккумулятор, два передатчика и антенна.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Потом оказалось, что с помощью спутника можно осуществлять связь, причем связь практически не ограниченная по расстоянию в пределах Земного шара. Низкочастотные радиоволны не проходят за ионосферу, они отражаются либо огибают Земной шар.
p, blockquote 5,0,0,0,0 —>
Когда переходим в УКВ диапазон часть энергии начинает проходить через ионосферу и уходить в космическое пространство. Это ограничивает связь по дальности на Земном шаре, но позволяет связываться с космическими аппаратами, а космический аппарат может связаться с наземными станциями, которые могут передавать ему сигнал и принимать сигнал со спутника. В зависимости от системы связи, земная станция может быть стационарной и подвижной, что не ограничивает использование спутниковой связи никаким образом.
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Спутники используются, как ретрансляторы. Использование ИСЗ позволяет резко увеличить дальность радиосвязи, так как ретранслятор располагается высоко над Землей, от сотен до десятков тысяч км.
p, blockquote 8,0,0,0,0 —>
Спутники связи эта та часть космической программы человечества от которой есть польза для всех людей. Вот Гагарин слетал в космос и этим было доказано, что человека можно запустить в космос и он вернется живым и с непомутненным рассудком. Хотя, когда отправили второго космонавта Титова, это на уровне слухов, у него с головой было не все в порядке, Гагарин сделал один виток, может быть испугаться не успел, а Титов 17 витков. Но теперь люди сидят год на космической станции и все нормально.
p, blockquote 9,0,0,0,0 —>
